网络图软件
如今管理计算机网络已不再是小任务了。除了通过网络控制对打印机和文件的访问,大多数管理员也必须管理安全和访问、 跨局域网 (Lan) 和广域网 (Wan) 优化交通流、 协调网络设备的维修和保养和监督数据的备份、 存储和恢复。亿图网络图绘制软件使网络和系统管理员可以计划、创建和维护他们的网络,通过一个表示基本的网络结构的明确而详细的图形。
如今管理计算机网络已不再是小任务了。除了通过网络控制对打印机和文件的访问,大多数管理员也必须管理安全和访问、 跨局域网 (Lan) 和广域网 (Wan) 优化交通流、 协调网络设备的维修和保养和监督数据的备份、 存储和恢复。亿图网络图绘制软件使网络和系统管理员可以计划、创建和维护他们的网络,通过一个表示基本的网络结构的明确而详细的图形。
创建基本网络图是构建简单易懂的网络设计和文档的有效途径。一个基本的网络图,可以帮助显示不同的设备安装的逻辑,以满足多种业务需求。
使用亿图网络图软件,用户可以使用内置的网络拓扑和设备形状来快速创建基本网络图。具有自动吸附功能的智能连接线可以轻松连接图表中的图形。通过在图形上存储数据,如网络名称和IP地址等,使网络图包含更多内容。输入数据后,可以为某些绘图的上所有设备生成详细的数据报告。
网络拓扑图是指用传输媒体互连各种设备的物理布局,即用什么方式把网络中的计算机等设备连接起来。拓扑图画出网络服务器、工作站的网络配置和相互间的连接。网络的拓扑结构有很多种,主要有星型结构、环型结构、总线结构、分布式结构、树型结构、网状结构、蜂窝状结构等。
网络拓扑图往往是由网络拓扑图软件绘制,网络拓扑图软件可以让使用者方便地对网络拓扑图进行添加,修改、保存、复制等操作。这些事情如果是由手工绘制来操作的话,会麻烦许多。但对于网络拓扑图软件来说,都不是问题。另外对于有条件上网的使用者来说,以软件形式存在的网络拓扑图无疑能够更方便地与他人共享。
总线结构是指各工作站和服务器均挂在一条总线上,各工作站地位平等,无中心节点控制,公用总线上的信息多以基带形式串行传递,其传递方向总是从发送信息的节点开始向两端扩散,如同广播电台发射的信息一样,因此又称广播式计算机网络。各节点在接受信息时都进行地址检查,看是否与自己的工作站地址相符,相符则接收网上的信息。
如果您使用网络图绘制作软件做网络拓扑图,事情变得相当的简单和灵活。你可以轻松地添加设备和位置,并且软件自带12000个模板,不用靠自己找素材。
星型结构是指各工作站以星型方式连接成网。网络有中央节点,其他节点(工作站、服务器)都与中央节点直接相连,这种结构以中央节点为中心,因此又称为集中式网络。
混合拓扑结构是由星型结构或环型结构和总线型结构结合在一起的网络结构,这样的拓扑结构更能满足较大网络的拓展,解决星型网络在传输距离上的局限,而同时又解决了总线型网络在连接用户数量上的限制。
双击打开网络拓扑图制作软件

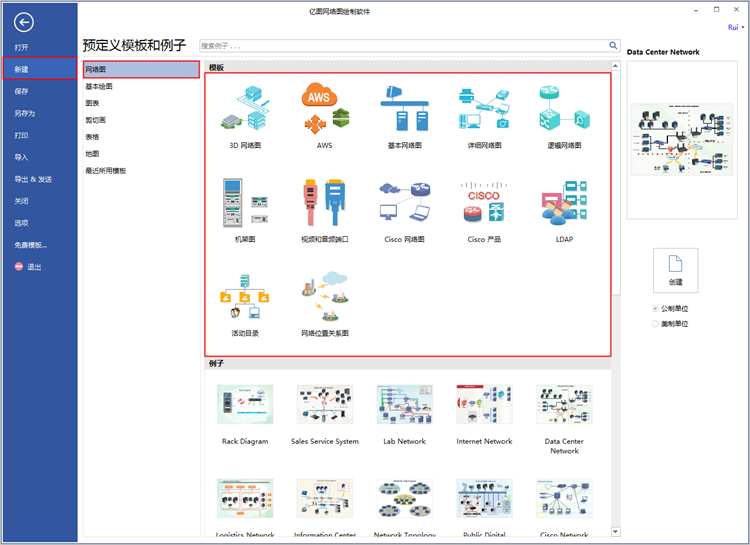

点击‘可用模板’下标题类别里的‘网络图’。
双击打开一个绘制网络拓扑图的新页面,进入编辑状态。

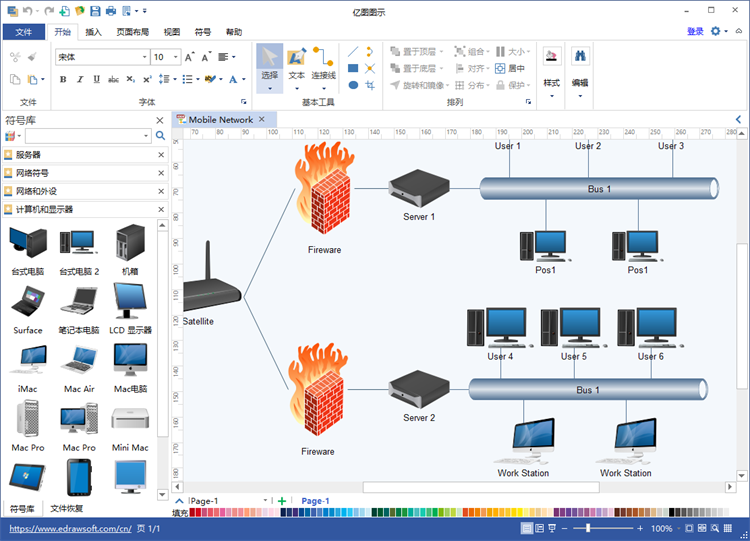

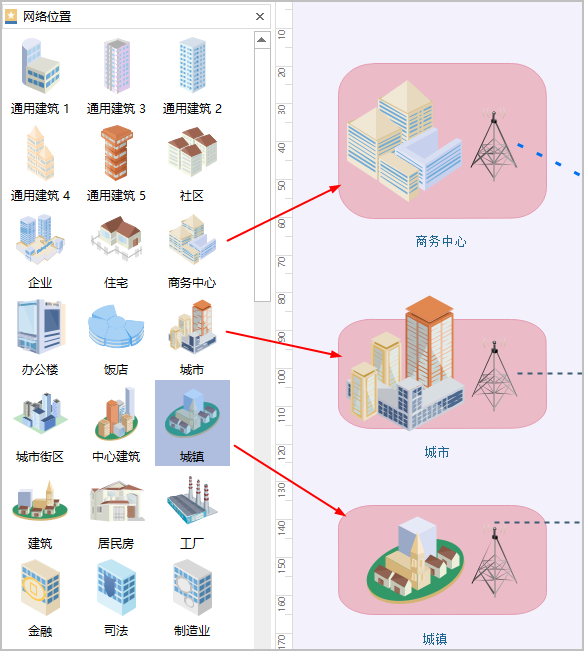

从界面左边的符号库里拖动网络符号到画布。
为了让图形更加的美观,我们还可以对编辑好的图形做一定的放大缩小改动,点击图形四周的绿色小方块拉动鼠标方向键进行相应的调整。
点击开始菜单里的连接线功能,将光标放在图形的连接点上。
连接线放上的时候连接点会出现红色的小方块,松开鼠标会自动吸附。
保存
作为一款实用性软件,与其他软件有很好的兼容性,可以将制作出的网络图转换成其他软件支持的格式。
可以保存文件在在本地或者云端。
点击文件>导出,网络图软件支持PDF,Word, Visio, Png 等17种文件格式,方便商务使用和打印分享
